管道顏色標識都代表什么？
隨著國內水處理產業的不斷發展，強化安全管理制度，在管道上配備適合的安全警示標識逐漸引起了國家重視，清晰的標注管道流體介質、流體方向能夠大大降低安全事故發生概率，美化管路系統，提高工作效率，如果管道發生故障，可根據色標快速排查故障，降低企業維護成本。下面來看下不同顏色的管道標識都代表什么。
管道標識的標準
國際通用（美國）：ANSI SB1-2007
國內標準：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》
行業標準：DLT 5072-2007《火力發電廠保溫油漆設計規程》 企業標準：中石化、中石油企業管路色環標注標準

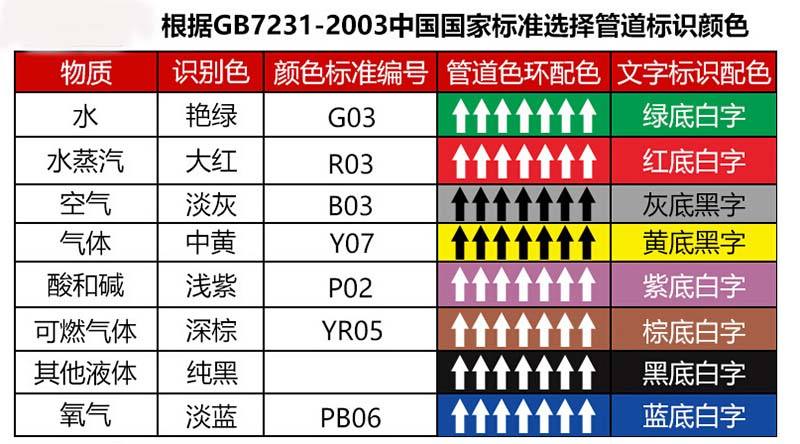

管道基本識別色和顏色標準
管道標識設置標準
管道全長上標識；在管道上以寬為150mm的色環標識，二個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成 ANSI標準 能夠在不同的角度都能看到，如經過閥門時的每個方向，穿過墻體的兩端，拐角的兩個方向，等等 在直的狀態下，建議每隔25'(7,620mm)-50'(15,240mm)進行一次標示。

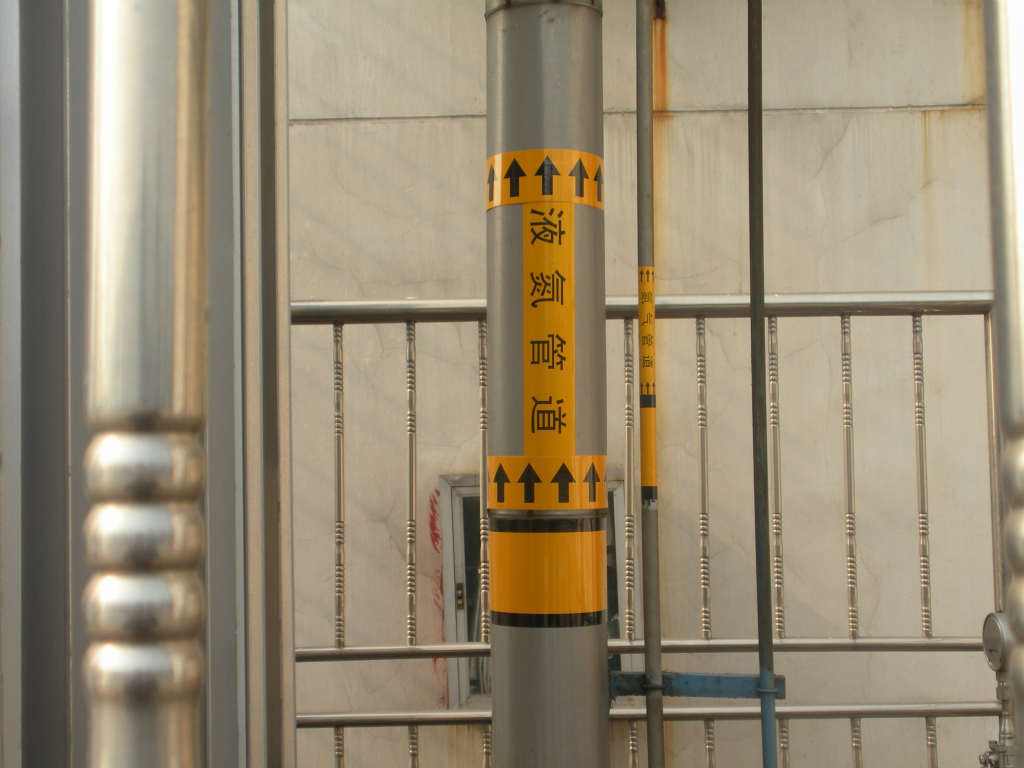

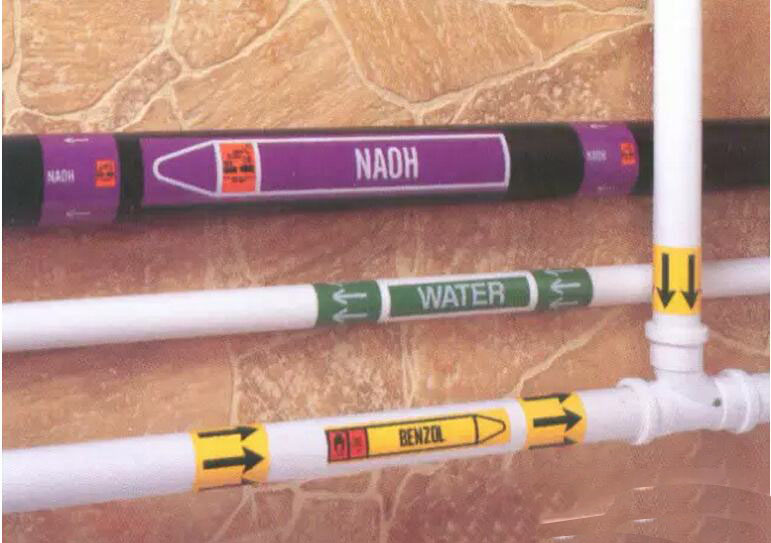

（管道標識示例）
管道標識識別符號
化工管道標識方式管路標識采取基本識別色和識別符號同時使用的方法。
基本識別色：基本識別色用于識別管路內流體的種類和狀態。 識別符號用于識別管路內流體的性質、名稱和流向。
基本識別色和識別符號的顏色要有明顯的差異對比。
室內、外地溝內的管路不安裝基本識別色和識別符號。
不銹鋼、有色金屬、非金屬材質的管路，以及保溫管外有鋁皮或不銹鋼保護罩時，均不安裝基本識別色，但應有識別符號。
管道識別色標方法
在管道全長上標識
在管道上以寬為150mm的色環標識
在官道上以長方形的識別色標牌知識
在官道上以帶箭頭的長方形識別色標牌標識
在官道上以系掛的識別色標牌標識
危險標識
a）適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
b）表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶，安全色范圍應符合GB2893的規定。
c）表示場所：基本識別色的標識上或附近。
